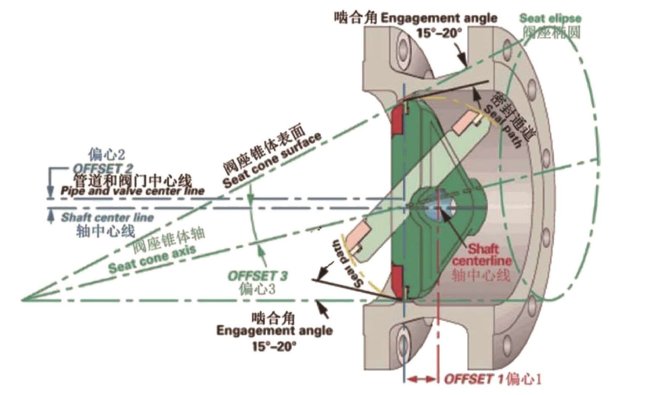

三重偏心几何形状

偏心1  阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。

偏心2  阀轴中心线偏离管道和阀门中心线，这就避免阀门开启和关闭的干扰。

偏心3  阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

产品说明

采用三偏心结构，适用于高温高压等复杂工况并要求严密切断的场合，阀门开闭过程无摩擦，开启力矩小，扭力密封，介质作用力越大密封性能越好。

台阶式结构设计能有效防止阀杆飞出，大大保证阀门安全性，整体式的阀杆，并采用高强度的不锈钢材料，阀门承受的允用压差大。

阀杆与阀板传动方式采用圆柱销偏置结构：防止阀杆由于钻孔导致强度降低的状况，从而间接提高了圆柱销的剪切强度，并提高了阀门安全可靠性。

阀座和阀体采用一体式结构，阀座密封面堆焊高强度合金材料，保证密封面可靠性，产品使用寿命长，基本做到零维护。

多种密封结构选择：有多层次复合结构、多层次全金属结构及整体金属结构密封圈。可根据不同的工况进行选择。多层次复合结构使密封圈整体具有一定的柔性，能使密封圈与阀座贴合度更好，从而保证泄漏等级达到 ANSI B16. 104-2000 ANSI VI。

阀杆保护止推环结构，防止了阀杆与阀体间的死角位置被颗粒介质或易结焦介质结垢、结块，从而将阀杆抱死。反向流向时，可有效防止阀杆因介质作用力使阀杆产生径向位移，导致反向泄漏量增大的问题。

三偏心蝶阀结构说明

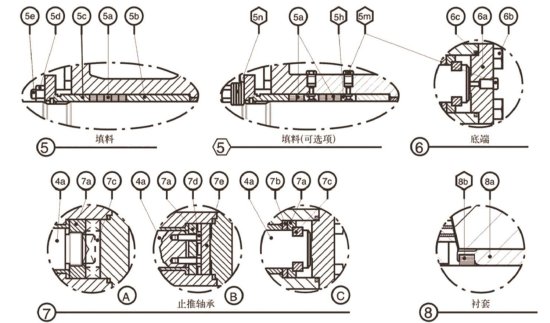

Valve Construction 轴封结构采用耐高温的非金属材料能有效地防止介质中所含杂质颗粒进入轴承，从而杜绝了轴承因杂质颗粒结块将阀杆卡死或抱死的现象。

填料系统采用碟簧动态加载补偿结构，阀体填料函孔采用滚挤压，阀杆采用超声波光振，能避免填料处绝对不外漏，达到TA-Luft标准要求。

零件尺寸加工精度高，密封圈现场可以自由调整和更换，快捷方便。

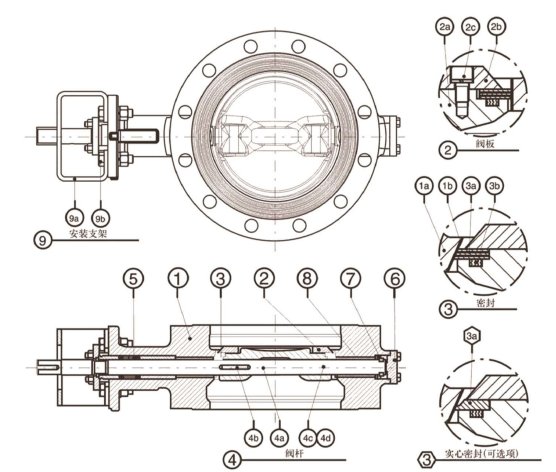

偏心蝶阀结构说明图
